FERRAMENTARIA

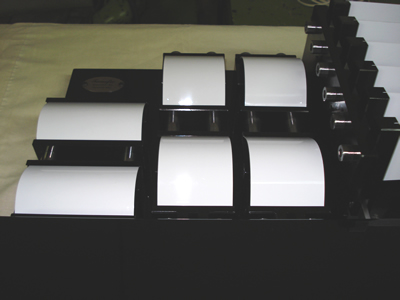

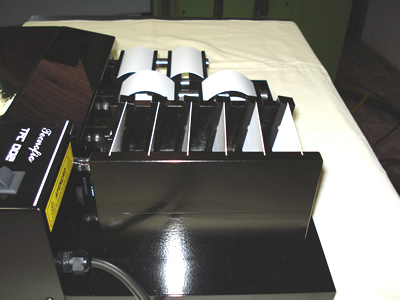

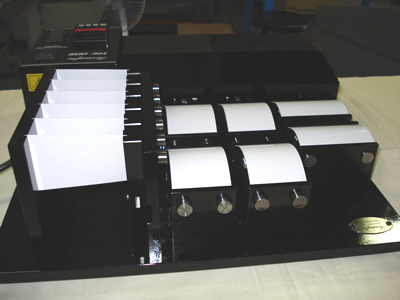

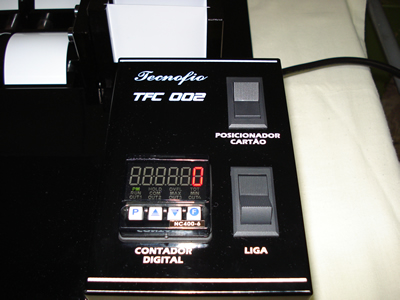

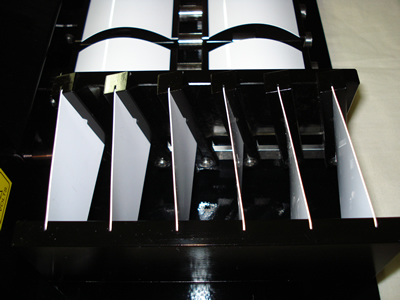

MÁQUINA DE TORÇÃO E FLEXÃO DE CARTÕES

TFC 002

A máquina tem como objetivo testar cartões de crédito nas dimensões de (54,02 x 85.62) milímetros, com o intuito de verificar sua resistência no sentido longitudinal e transversal.

Características Mecânicas

Unidade totalmente em aço tratado, com pintura PU e proteção química;

Mancalizada sob eixos rolamentados;

Apoiada sob pés de borracha;

Partes de movimentação com rolamentos e aços temperados;

Dimensões da máquina em milímetros: 400 X 400 X 140;

Peso: 40 kg.



Características Elétricas

Alimentação 220 volts;

Chave liga/desliga;

Chave para posicionar o cartão;

Contador digital.



Informações Complementares

Os testes se encontram dentro das especificações da Norma ISO 7816-1, resumindo-se a:



- Flexionar o cartão 20mm no sentido longitudinal; Capacidade de 04 cartões

- Flexionar o cartão 10mm no sentido transversal; Capacidade de 02 cartões

- Torcer o cartão num ângulo de 15°, no sentido longitudinal. Capacidade de 06 cartões



Contador Digital: 1 min = 30 torções / flexões; 7,5 min = 225 torções / flexões.

FOTOS

VÍDEO

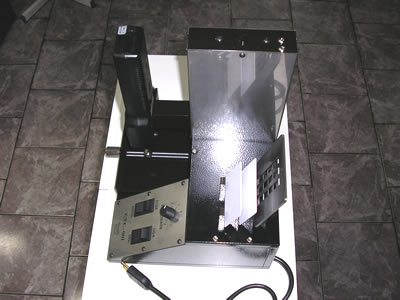

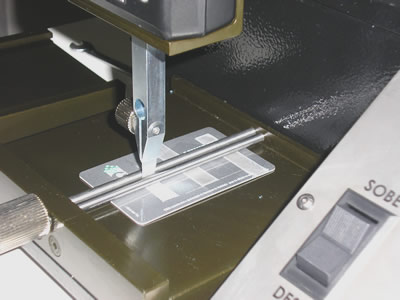

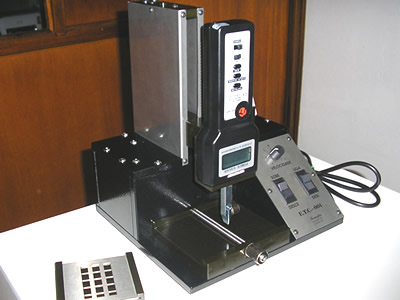

MÁQUINA DE ENSAIO DE TRAÇÃO PARA CARTÕES

ETC 002

A máquina ETC 002 foi desenvolvida conforme os padrões da Norma ISO 7810. De acordo com a Norma, os materiais que formam a estrutura do cartão devem ser fundidos de maneira que suportem uma força de tração de 0,35 N/mm. Sendo que, se a estrutura (cristal) romper antes do valor estipulado pela Norma, entende-se que o cartão não está aprovado.

FOTOS

Características
- Unidade para uso de tração;

- Acionamento elétrico;

- Motorizada;

- Chave liga/desliga;

- Regulador de velocidade;

- Chave avanço/retorno;

- Chaves de fim de curso;

- Coluna fuso.



Especificações

- Alimentação de entrada 220volts;

- Tensão interna do circuito 12 volts;

- Regulador de velocidade de tração de 0 a 2 mm/s progressivo;

- Curso de teste de ± 130 mm;

- Máscaras para construção do corpo de prova (1 jogo com 3 peças);

- Dimensões: 300mm (frente), 300mm (profundidade) e 350mm (altura-fechada) a 480mm (altura-aberta);

- Peso da unidade ±  32 kg.

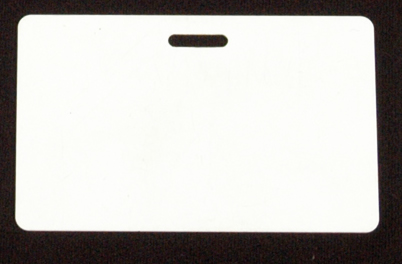

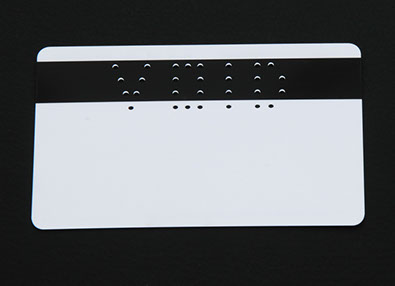

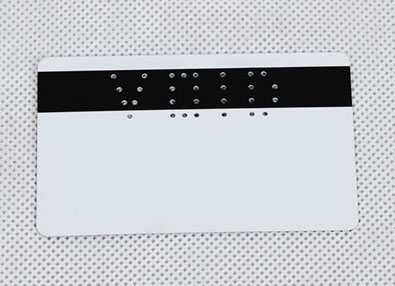

MÁQUINA VOID

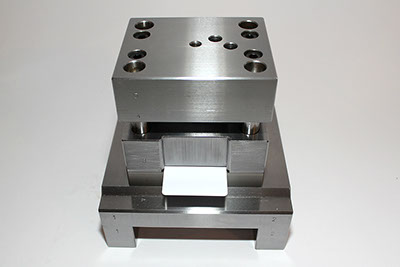

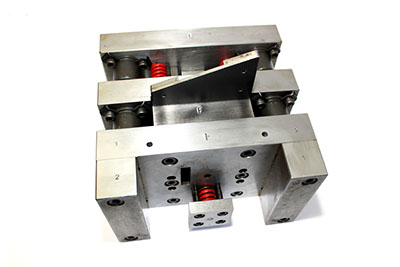

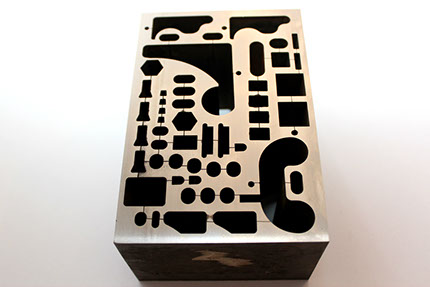

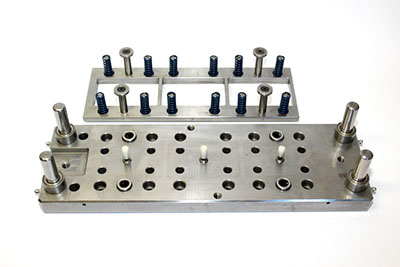

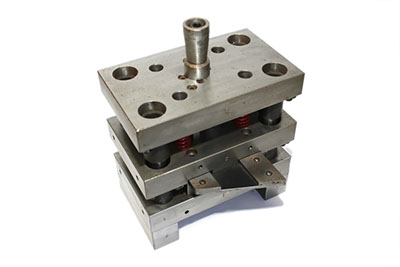

FABRICAÇÃO DE MATRIZES

Utilizada para invalidar cartões

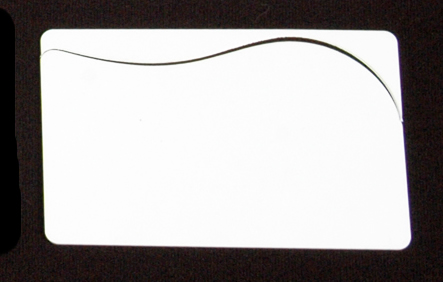

Fabricação de matrizes de corte e vinco.

FOTOS

FOTOS

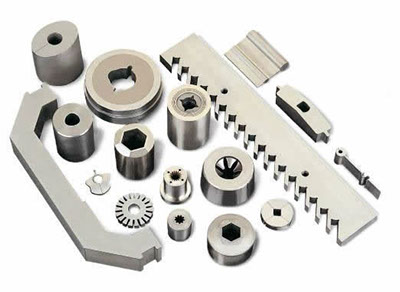

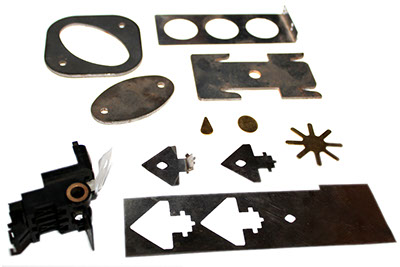

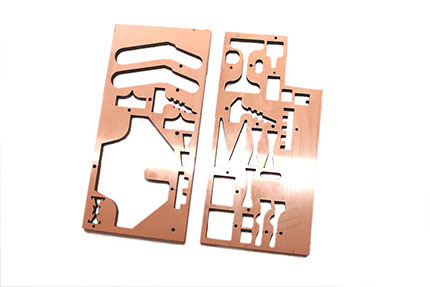

SUB-PRODUTOS

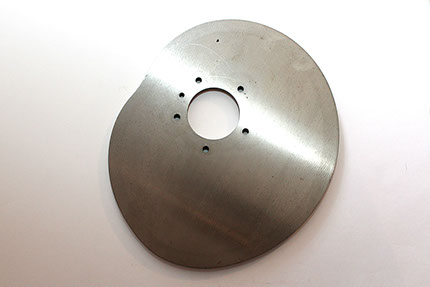

- Fabricação de facas Oasys.
- Fabricação de faca para troqueladora.

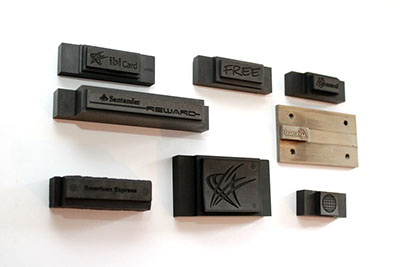

- Fabricação de clichê para painel de assinatura e outros.

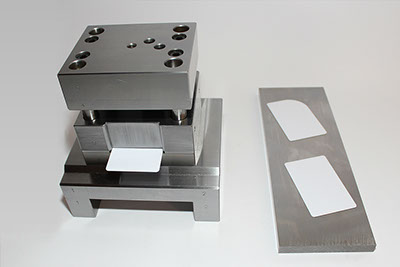

- Fabricação de faca de corte para cartão.

- Fabricação de eletrodos e punções para matrizaria.

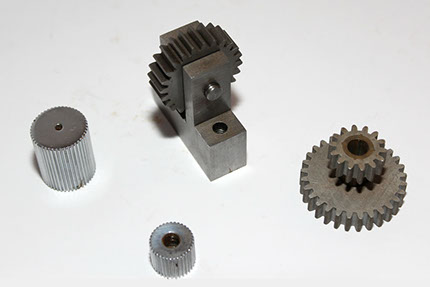

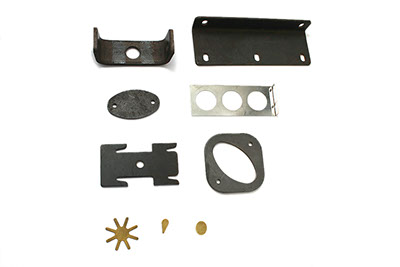

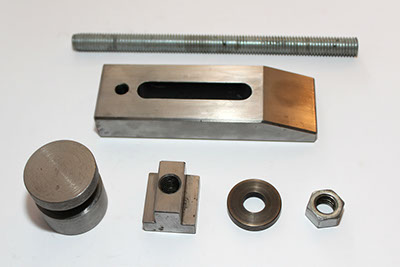

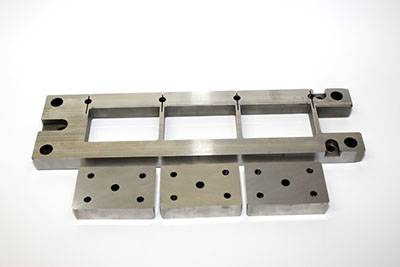

- Fabricação de componentes de fixação para máquinas

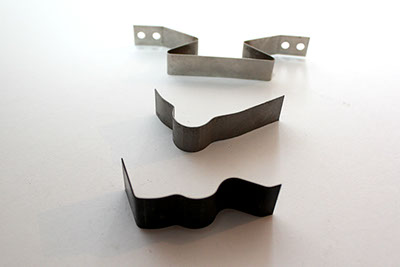

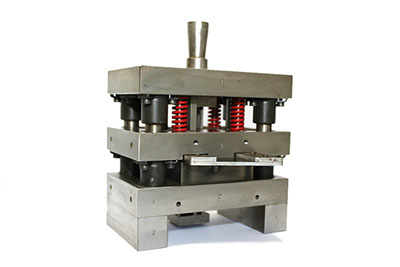

- Fabricação de matriz de corte e dobra.

- Fabricação de peças especiais.
